戶外柱上開關概述
ZW8-12系列真空斷路器為額定電壓12kV
戶外柱上開關使用環境條件
1周圍空氣溫度±40℃以內
戶外柱上開關主要技術參數
|
序號 |
名稱 |
單位 |
數據 |
|
1 |
額定電壓 |
kV |
12 |
|
2 |
最高工作電壓 |
kV |
12 |
|
3 |
額定電流 |
A |
630 |
|
4 |
額定短路開斷電流 |
kA |
20 |
|
5 |
額定短路關合電流（峰值） |
kA |
50 |
|
6 |
1min工頻耐受（干式） |
kV |
42 |
|
7 |
雷電沖擊耐受（峰值） |
kV |
75 |
|
8 |
額定操作順序 |
|
分-0.3s-合分-180s-合分 |
|
9 |
額定短路開斷電流開斷次數 |
次 |
30 |
|
10 |
操作機構額定合閘電壓 |
V |
AC 、220 |
|
11 |
操作機構額定分閘電壓 |
V |
AC、220 |
|
12 |
觸頭開距 |
mm |
11±1 |
|
13 |
超行程 |
mm |
|
|
14 |
平均分閘速度 |
m/s |
1.0±0.2 |
|
15 |
平均合閘速度 |
m/s |
0.65±0.15 |
|
16 |
觸頭合閘彈跳時間 |
ms |
≤2 |
|
17 |
三相分閘不同期性 |
ms |
≤2 |
|
18 |
合閘時間（電操作） |
s |
≤0.1 |
|
19 |
分閘時間 |
s |
0.03≤t≤0.05 |
|
20 |
機械壽命 |
次 |
10000 |
|
21 |
每相回路直流電阻 |
μΩ |
≤200 |
|
22 |
動靜觸頭允許磨損厚度 |
mm |
3 |
|
23 |
重量 |
kg |
150 |

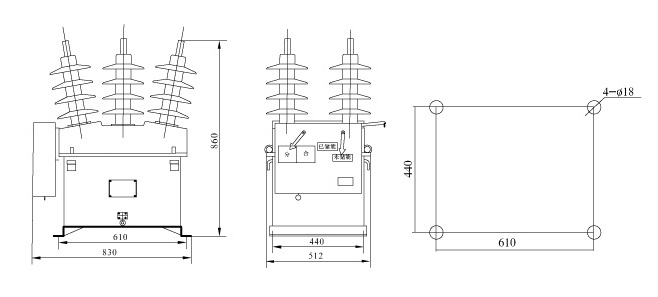

斷路器外形尺寸圖及安裝孔尺寸
斷路器外形尺寸圖及安裝孔尺寸
訂貨須知：訂貨時要說明產品型號
